oprawa awaryjna ONTEC S

Oprawa awaryjna ONTEC S jest typem oprawy multifunkcyjnej.
W podstawowej wersji oprawa oświetlenia awaryjnego tworzy oprawę antypaniczną, czyli należy do grupy opraw oświetlających przestrzeń otwartą.
Oprawa może być montowana naściennie lub sufitowo.



MONTAŻ SUFITOWY:

Montaż sufitowy oprawy awaryjnej ONTEC S Oprawa w podstawowej wersji montowana sufitowo.
Przedstwiony przykład jest typem oprawy awaryjnej ONTEC S M1 (oprawa antypaniczna).
ONTEC S - Oprawa z zamontowaną flagą- plexi z piktogramem Do oprawy można domontować flagę, na którą można nakleić piktogramy tworząc tym samym oprawę dwustronną wyznaczającą kierunek ewakuacji - oprawa ewakuacyjna LED z podświetlonym piktogramem




 MONTAŻ ŚCIENNY:

Znaki ewakuacyjne do oprawy awaryjnej ONTEC S    Oprawa awaryjna ONTEC S M1 dodatkowo w swoim wyposażeniu zawiera zestaw piktogramów (przedstawione obok)

   Poprzez ich naklejenie oprawy tworzą tym samym oprawy ewakuacyjne wyznaczające kierunek ewakuacji.
   Oprawę naścienną dodatkowo można zamontować pod kątem za pomocą uchwytu BRACKET.


Domyślnie ONTEC S montowany jest natynkowo. Jednak można zakupić uchwyt do montażu podtynkowego  (link poniżej - komponenty).
Z zastosowaniem soczewki C, F, W - ONTEC S spełnia funkcję oświetlania dróg ewakuacyjnych lub punktów ppoż.

OŚWIETLENIE ANTYPANICZNE - oświetlenie przestrzeni otwartej

ONTEC S M1, M2, M5

LP.

RODZINA OPRAW AWARYJNYCH
MODEL OPRAWY AWARYJNEJ
ŹRÓDŁO
ŚWIATŁA

CZAS

STRUMIEŃ


         ST - TEST RĘCZNY

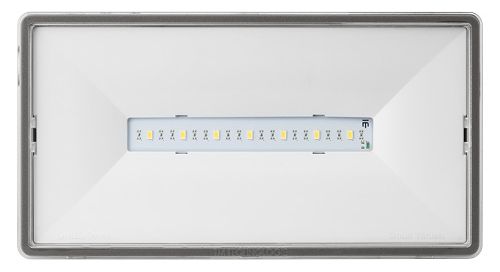

1. ONTEC S M1 301 M ST 7xLED 3h  193lm/ 128lm

Oprawa awaryjna ONTEC S M1 - antypaniczna, ewentualnie z naklejonym piktogramem tworzy oprawę wyznaczającą drogę ewakuacjiOprawa oświetlenia awaryjnego ONTEC S M2 - antypanicznaONTEC S M5 - oprawa awaryjna antypaniczna

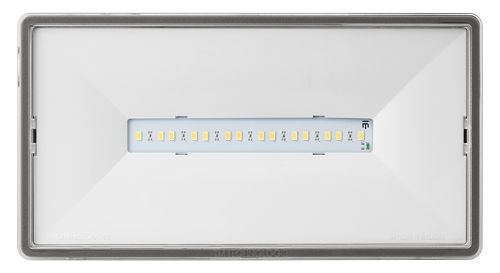

2. ONTEC S M2 102 M ST 14xLED 1h   235lm/ 218lm
3. ONTEC S M2 302 M ST 14xLED 3h   235lm/ 218lm
4. ONTEC S M5 105 M ST 2xLED 1h  243lm/ 522lm
5. ONTEC S M5 305 M ST 2xLED 3h   243lm/ 522lm

AT – TEST AUTOMATYCZNY
1. ONTEC S M1 301 M AT 7xLED 3h  193lm/ 128lm
2. ONTEC S M2 102 M AT 14xLED 1h   235lm/ 218lm
3. ONTEC S M2 302 M AT 14xLED 3h   235lm/ 218lm
4. ONTEC S M5 105 M AT 2xLED 1h   243lm/ 522lm
5. ONTEC S M5 305 M AT 2xLED 3h   243lm/ 522lm



OŚWIETLENIE DROGI EWAKUACJI

ONTEC S C1, C2

LP.

RODZINA OPRAW AWARYJNYCH

MODEL OPRAWY AWARYJNEJ

ŹRÓDŁO
ŚWIATŁA

CZAS

STRUMIEŃ


         ST - TEST RĘCZNY
1. ONTEC S C1 302 M ST 1xLED 3h  204lm/ 204lm

oprawa korytarzowa, awaryjna ONTEC S C1ONTEC S C2 - oprawa awaryjna LED

2. ONTEC S C2 105 M ST 2xLED  1h   246lm/ 410lm
3. ONTEC S C2 305 M ST 2xLED 3h    246lm/ 410lm

AT – TEST AUTOMATYCZNY
1. ONTEC S C1 302 M AT 1xLED 3h  204lm/ 204lm
2. ONTEC S C2 105 M AT 2xLED 1h   246lm/ 410lm
3. ONTEC S C2 305 M AT 2xLED 3h   246lm/ 410l

ONTEC S F1, F2

LP.

RODZINA OPRAW AWARYJNYCH
MODEL OPRAWY AWARYJNEJ
ŹRÓDŁO
ŚWIATŁA

CZAS

STRUMIEŃ


         ST - TEST RĘCZNY
1. ONTEC S F1 302 M ST 1xLED 3h  205lm/ 205lm
Oprawa awaryjna ONTEC S F1 - oprawa korytarzowa - oświetlenie drogi ewakuacjiOntec S F2- oprawa awaryjna, oświetlenie dróg ewakuacyjnych
2. ONTEC S F2 105 M ST 2xLED  1h   241lm/ 398lm
3. ONTEC S F2 305 M ST 2xLED 3h    241lm/ 398lm

AT – TEST AUTOMATYCZNY
1. ONTEC S F1 302 M AT 1xLED 3h  205lm/ 205lm
2. ONTEC S F2 105 M AT 2xLED 1h   241lm/ 398lm
3. ONTEC S F2 305 M AT 2xLED 3h   241lm/ 398lm

ONTEC S W1, W2

LP.

RODZINA OPRAW AWARYJNYCH
MODEL OPRAWY AWARYJNEJ
ŹRÓDŁO
ŚWIATŁA

CZAS

STRUMIEŃ


          ST - TEST RĘCZNY
1. ONTEC S W1 302 M ST 1xLED 3h  185lm/ 185lm
oprawa ewakuacyjna ONTEC SS W1- oświetlenie dróg ewakuacyjnych i punktów ppożONTEC S W2 - oprawa ewakuacyjna do oświetlenia korytarzy oraz punktów ppoż
2. ONTEC S W2 105 M ST 2xLED  1h   213lm/ 351lm
3. ONTEC S W2 305 M ST 2xLED 3h    213lm/ 351lm

AT – TEST AUTOMATYCZNY
1. ONTEC S W1 302 M AT 1xLED 3h  185lm/ 185lm
2. ONTEC S W2 105 M AT 2xLED 1h   213lm/ 351lm
3. ONTEC S W2 305 M AT 2xLED 3h   213lm/ 351lm



KOMPONENTY



1.



Zestaw do montażu flagi Ontec S

ZESTAW DO MONTAŻU FLAGI ONTEC SOprawa z zamontowaną flagą- plexi z piktogramemuchwyt BRACKET dla oprawy Ontec Suchwyt montażowy do oprawy Ontec Suchwyt do montażu podtynkowego Ontec SMontaż podtynkowy -sufitowy oprawy awaryjnej ONTEC S



2.

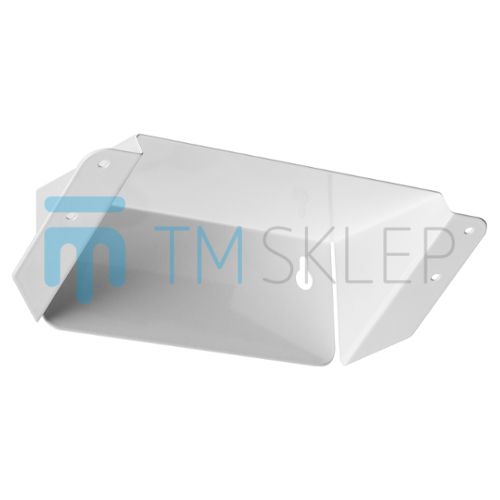

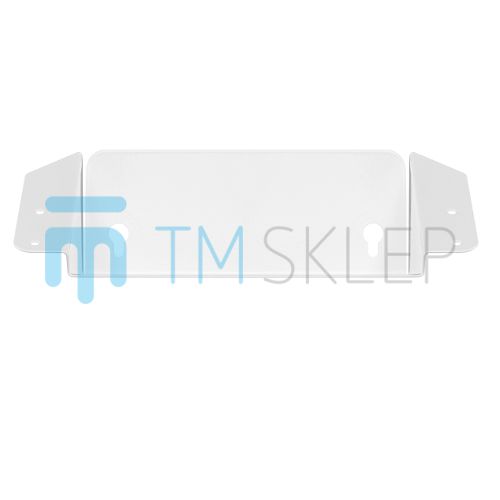

Uchwyt montażowy BRACKET



3.

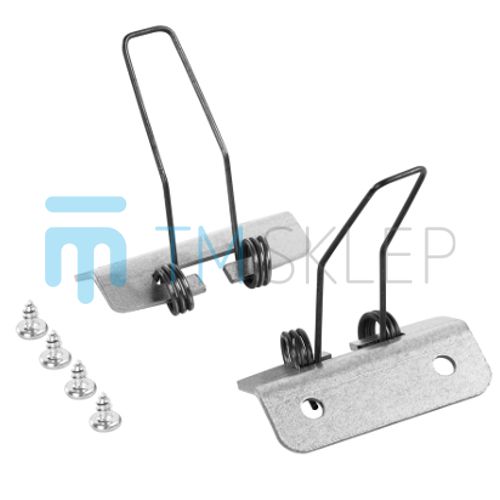

Uchwyt do montażu podtynkowego.





Krótki film - unboxing:
